ГМК "Норильский никель"


Название проекта:
Единая Мультисервисная Сеть

Цели проекта:
Интегрирование служб цеха в общую сеть

Время выполнения:
2008 г.

Используемое оборудование:
MACH 3001/3002
RS2


Общее описание


ОАО "Горно-металлургическая компания "Норильский никель" - крупнейшая в России и одна из крупнейших в мире компаний по производству драгоценных и цветных металлов.

Предприятия Группы занимаются поиском, разведкой, добычей, обогащением и металлургической переработкой полезных ископаемых, производством, маркетингом и реализацией драгоценных и цветных металлов, нерудных полезных ископаемых, производством для собственных нужд электрической и тепловой энергии, продукции стройиндустрии.

Автоматизированная система создается с целью оперативного управления функционированием оборудования в шахтах рудника. Структурно Рудник состоит из центральной диспетчерской (на поверхности), ствола (вертикальной шахты) и нескольких горизонтальных шахт (горизонт). Обработка данных и принятие оперативных решений производится на пульте в центральной диспетчерской и у пультов автоматизированных рабочих мест (АРМ) в шахте, что требует обеспечения отказоустойчивой связи между центральной диспетчерской и оборудованием (PLC) шахты.

Проект выполнен на коммутатора Hirschmann серии RS2 и технологии HIPER-Ring.

Описание работ

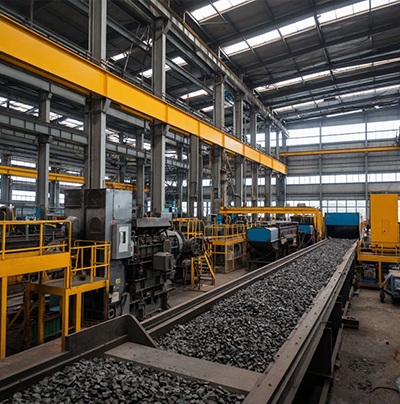

Фото: ГМК "Норильский никель"

Архитектура сети выполнена на трех уровнях:

• Вертикальное отказоустойчивое кольцо на уровне ствола шахты
• Отказоустойчивые кольца на каждом горизонтальном уровне. Подключение к вертикальному кольцу выполнено при помощи одной из технологий резервирования (Dual Homing, Ring Coupling, Link Redundancy)
• Резервное подключение исполнительных механизмов или PLC


На уровне информационной магистрали шахты (вертикальная шахта) применяется оборудование Hirschmann MACH 3001/3002 и технология HIPER-Ring. Магистраль вертикальной шахты работает на скорости 1000 Mbit/s (Gigabit ETHERNET, FDX).



В горизонтальных шахтах применяется технология HIPER-Ring построенная на управляемых промышленных коммутаторах Hirschmann серии RS2. При этом скорость магистрали в горизонтальной шахте будет 100 Mbit/s (Fast ETHERNET, FDX).


Cхема сети
